工作原理

破碎机由两台电动机将动力经减速器减速后分别驱动两齿辊相向旋转，当物料从入料口进入机体破碎腔时，带有螺旋齿牙的两齿辊首先将物料筛分，符合要求的物料通过齿间进入排料溜槽。大块物料受齿辊齿牙的劈裂、剪切，

拉伸作用被破碎，从排料口排出。

双齿辊破碎机采用双齿辊破碎使剪切力直接作用在岩石物料上，剪切延着物料的薄弱易碎部位产生巨大破碎力使其破碎，充分利用了物料的抗剪强度和抗弯强度比抗压强度小得多的性质，降低了破碎能耗。

双齿辊破碎机，整机结构设计合理、破碎方式适宜外，关键还取决于破碎齿的几何形状和布置方式。破碎齿型设计合理，布置得当，可以保证产品粒度、优化粒度组成、减少过粉碎、节省材料、延长齿的使用寿命、减少破碎机

的破碎功耗，该双齿辊破碎机，破碎辊沿轴向装有8-15个整体铸造合金钢淬火齿环，齿形和尺寸都符合剪力作用原则而设计，为特殊齿形的大齿，各齿环上的大辊齿沿轴向螺旋布置，箱体侧板装有梳齿板，剔掉夹在齿间或粘在齿间的物料，使破碎机不会有夹料堵塞，提高工作效率。

结构特点

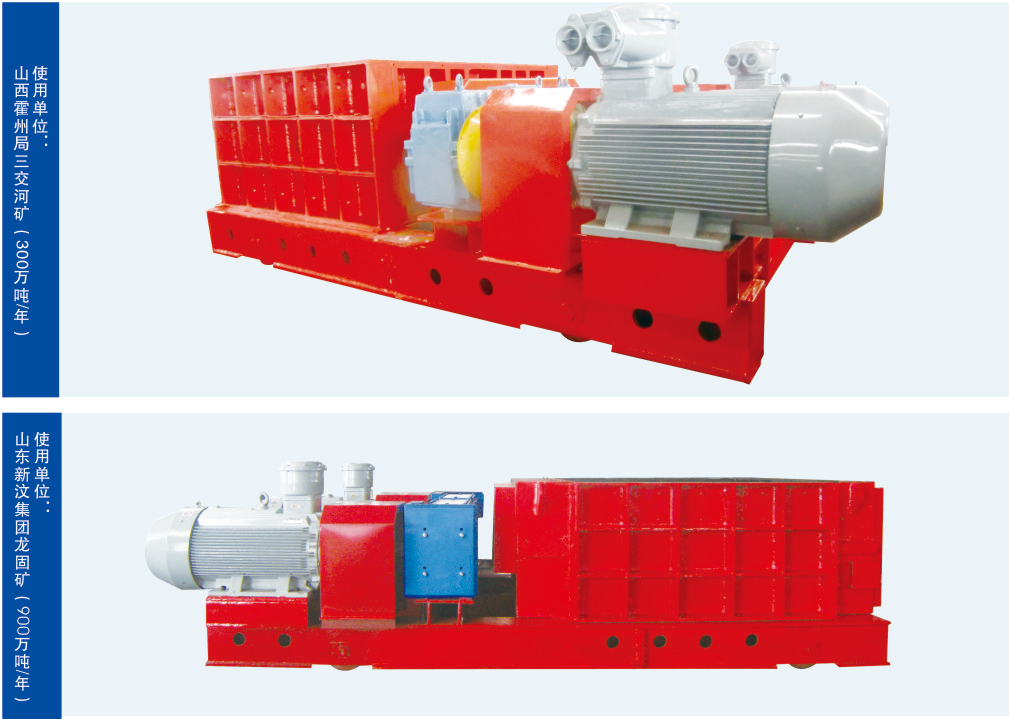

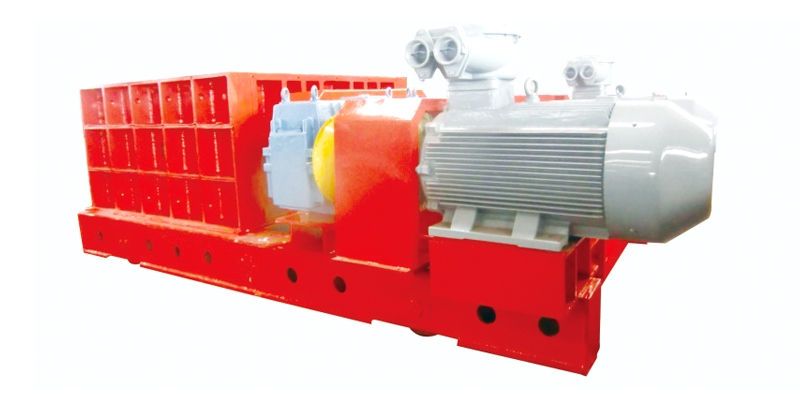

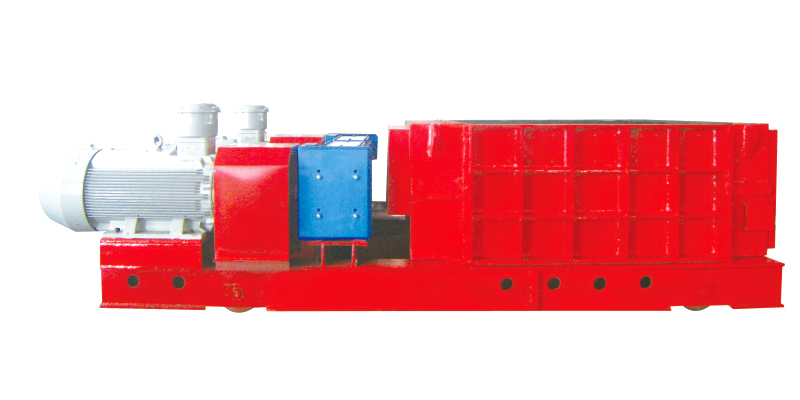

该破碎机主要由电动机、限矩型液力偶合器、减速器、齿辊、机体等部分组成。

（1）限矩型液力偶合器

限矩型液力偶合器用于电动机和减速器之间的联接，既可减少启动时的冲击和振动，又起到过载保护作用。

（2）齿辊

齿辊是直接破碎物料的关键部件，齿牙螺旋排列。相向旋转的两齿辊轴将小块物料筛下，大块物料通过破碎齿将其破碎。破碎齿采用特种配方，融合多种稀有元素铸造，加工后，淬火处理，既有较高的强度又有一定的韧性，耐磨性好，使用寿命长。

（3）安全销装置

减速器在破碎机上起到关键的作用，需要**保护。减速器与齿辊之间增加了安全销装置，如重负荷启动，强度大时，安全销被切断。此时电动机和减速器旋转但齿辊不转，传感器将信号传给PLC，令电动机停转，减速器和电机得到了可靠保护。安全销造价低、更换方便，设备的维护成本大大降低。安全销装置其原理及性能相当于电路上的保险丝。本破碎机采用剪切破碎技术，基本消除过粉碎现象。体积小、重量轻，适合于井下、厂房及露天作业破碎系统的初破、二破和三破。

筛分式双齿辊破碎机系列产品，是我公司在吸收国内外新产品的**技术基础上，结合我国的实际情况，与各大院校及各大煤矿合作共同设计开发，经过多年研制而成；

主要特点如下：

1、采用特殊材料和工艺制造的破碎齿强度高，硬度高、耐磨性好、寿命长。

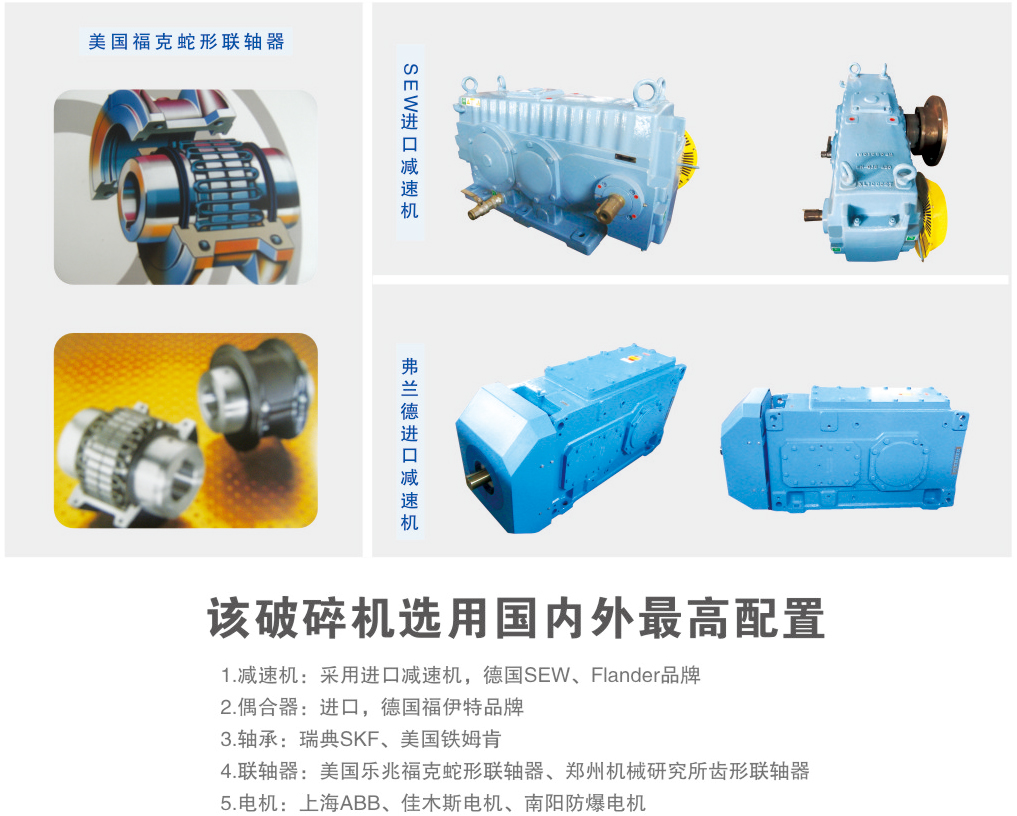

2、使用限矩型液力偶合器，并采用限矩型鼓形齿式联轴器，具有双重过载保护功能。

3、本系列产品的生产能力从50T/h到5000Wh。

4、适用电源电压380V、660V、1140V任选。

5、入料粒度*大可达1500mm以上。

6、筛分、破碎双重功能。

7、功率大、效率高、与国外产品相比，具有明显的价格优势。

8、采用自移式结构，方便检修。

9、自动加油，确保运河可靠。
